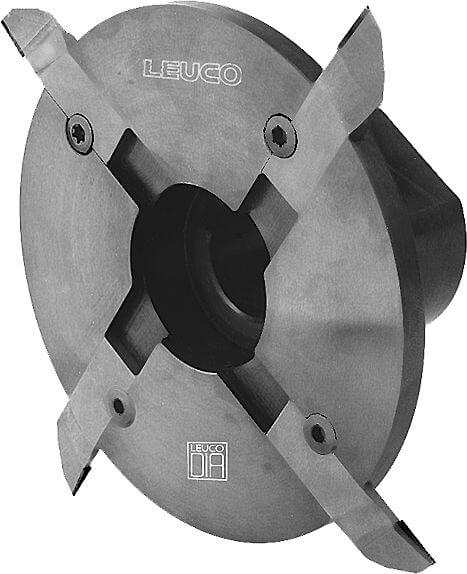

Ausspitz-Messerköpfe DP Postforming - Homag, IMA

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Postforminganlagen Homag, IMA
  • zum Ausspitzen der Radien beim Postforming-Verfahren

Ausführung

  • auswechselbare Schneiden
  • achsgerade
  • Zahnform: symmetrisch für alle Radien
  • n max = 9.000 min-1

Vorteile

Hinweise

  • einsetzbar ohne Einlegestab
  • Einsatz im Gegenlauf
  • LEUCODIA Schneideinsätze nur satzweise (Verpackungseinheit 4 Stück) einsetzen
  • B=0,5 mm nicht geeignet für Strangware; hier sollte B=1,2 mm verwendet werden
  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

Ø D
[mm] 		B
[mm] 		L1
[mm] 		Ø d
[mm] 		Z DKN
[mm] 		nmax
[min-1] 		L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

125 0,5 45 20 4 6x3 9’000 L 180073
|
125 0,5 45 20 4 6x3 9’000 R 180074
|
125 0,8 45 20 4 6x3 9’000 L 180955
|
125 0,8 45 20 4 6x3 9’000 R 180956
|
125 1,2 45 20 4 6x3 9’000 L 180830
|
125 1,2 45 20 4 6x3 9’000 R 180831
|
Zeige 1 bis 6 von 6 Einträgen
