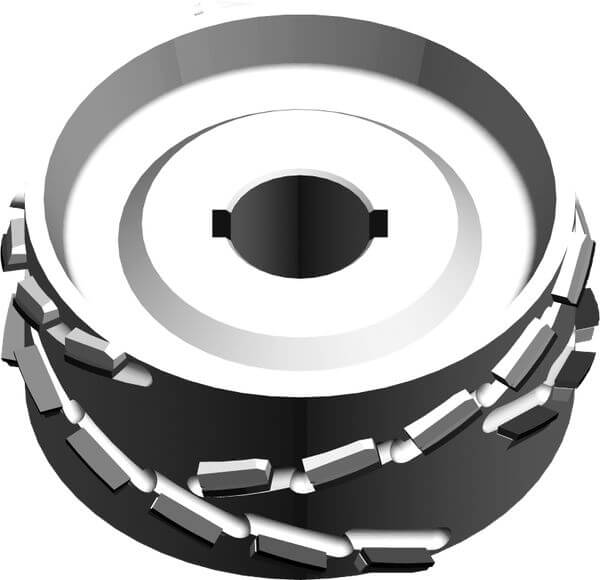

p-System Hochleistungs-Füge-Fräser CM DP
Produkt

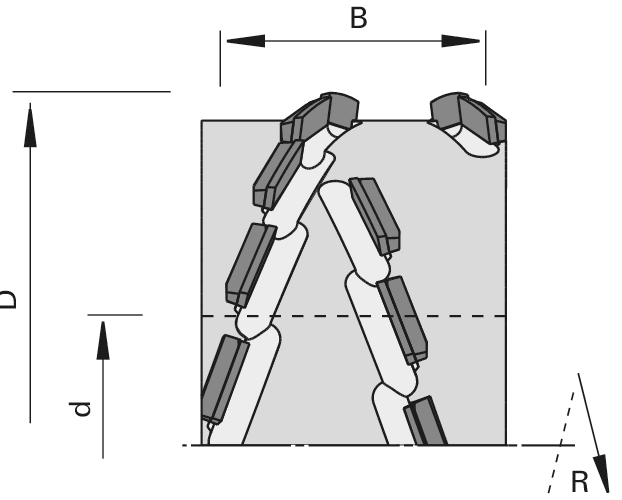

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kantenanleimmaschinen
- zum ausrissfreien Hochleistungs-Fügen von Massivhölzern (astfrei) längs und quer zur Faser
- zum Hochleistungs-Fügen und Trennen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
- Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.
Ausführung
- symmetrische und asymmetrische Ausführung
- extrem ziehender Schnitt
- Nachschärfzone 4 mm
Vorteile
- maximale Schnittqualität und Standweg
- große Schnitttiefen möglich
- ideal geeignet für Laser-Bekantungen
Hinweise
- Einsatz im Gegenlauf
- empfohlener Vorschub pro Zahn: Holzwerkstoffe 0,8 mm, Massivholz 0,4 mm
- auf Anfrage auch in balliger Ausführung möglich
- Drehrichtung nach DIN-EN 50144
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
Achs∡
[°] |
nmax
[min-1] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 70 | 47,8 | 41 | 30 | 3+3 | 8x3,3 | 70 | 27’000 | L | asymmetrisch | 184079 | |||
| 70 | 47,8 | 41 | 30 | 3+3 | 8x3,3 | 70 | 27’000 | R | asymmetrisch | 184078 | |||
| 100 | 42,9 | 40.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | L | Brandt | asymmetrisch | 184074 | ||
| 100 | 42,9 | 40.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | R | Brandt | asymmetrisch | 184073 | ||
| 100 | 62,5 | 40.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | L | Brandt | asymmetrisch | 184077 | ||
| 100 | 62,5 | 40.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | R | Brandt | asymmetrisch | 184076 | ||
| 100 | 42,9 | 60.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | R | SCM | asymmetrisch | 80500976 | ||
| 100 | 42,9 | 60.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | L | SCM | asymmetrisch | 80500975 | ||
| 100 | 62,5 | 60.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | R | SCM | asymmetrisch | 80500978 | ||
| 100 | 62,5 | 60.6 | 30 | 3+3 | 8x3,3 | 70 | 19’000 | L | SCM | asymmetrisch | 80500977 | ||
| 125 | 33,1 | 25 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | symmetrisch | 185818 | ||
| 125 | 33,1 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | Homag | asymmetrisch | 80495633 | ||
| 125 | 33,1 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | asymmetrisch | 80495634 | ||
| 125 | 42,9 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | Homag | asymmetrisch | 80495619 | ||
| 125 | 42,9 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | asymmetrisch | 80495620 | ||
| 125 | 47,8 | 40 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | symmetrisch | 184071 | ||
| 125 | 61,5 | 40 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | Homag | quasisymmetrisch | 184328 | ||
| 125 | 61,5 | 40 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | quasisymmetrisch | 184327 | ||
| 125 | 62,5 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | Homag | asymmetrisch | 80495637 | ||
| 125 | 62,5 | 54 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | Homag | asymmetrisch | 80495638 | ||
| 125 | 33,1 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | IMA 08.378 | asymmetrisch | 80495635 | ||
| 125 | 33,1 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | IMA 08.378 | asymmetrisch | 80495636 | ||
| 125 | 42,9 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | IMA 08.378 | asymmetrisch | 80495621 | ||
| 125 | 42,9 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | IMA 08.378 | asymmetrisch | 80495622 | ||
| 125 | 62,5 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | IMA 08.378 | asymmetrisch | 80495639 | ||
| 125 | 62,5 | 72 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | IMA 08.378 | asymmetrisch | 80495640 | ||
| 125 | 42,9 | 57 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | IMA 08.379 | asymmetrisch | 184987 | ||
| 125 | 42,9 | 57 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | IMA 08.379 | asymmetrisch | 184988 | ||
| 125 | 62,5 | 57 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | L | IMA 08.379 | asymmetrisch | 184989 | ||
| 125 | 62,5 | 57 | 30 | 3+3 | 8x3,3 | 70 | 15’000 | R | IMA 08.379 | asymmetrisch | 184990 | ||
| 180 | 42,9 | 58.5 | 35 | 5+5 | 10x3,3 | 70 | 10’000 | L | quasisymmetrisch | 184085 | |||
| 180 | 42,9 | 58.5 | 35 | 5+5 | 10x3,3 | 70 | 10’000 | R | quasisymmetrisch | 184063 | |||
| 180 | 62,5 | 58.5 | 35 | 5+5 | 10x3,3 | 70 | 10’000 | L | quasisymmetrisch | 184086 | |||
| 180 | 62,5 | 58.5 | 35 | 5+5 | 10x3,3 | 70 | 10’000 | R | quasisymmetrisch | 184064 | |||
| 200 | 42,9 | 50 | 35 | 5+5 | 10x3,3 | 70 | 9’000 | L | quasisymmetrisch | 184088 | |||
| 200 | 42,9 | 50 | 35 | 5+5 | 10x3,3 | 70 | 9’000 | R | quasisymmetrisch | 184066 | |||
| 125 | 42,9 | 70/30 | 4+4 | 70 | 15’000 | L | IMA 08.379 Hydro | asymmetrisch | 185127 | ||||
| 125 | 42,9 | 70/30 | 4+4 | 70 | 15’000 | R | IMA 08.379 Hydro | asymmetrisch | 185126 | ||||
| 200 | 42,9 | 60/40 | 8+8 | 70 | 9’000 | L | asymmetrisch | 184068 | |||||
| 200 | 42,9 | 60/40 | 8+8 | 70 | 9’000 | R | asymmetrisch | 184067 | |||||
