177008 - Verleimprofil-Messerköpfe HW

Einsatz im Gegenlauf
Passung der Verbindungen kann durch seitliches Verschieben der WPL mittels verschiedenen Einstellscheiben selbst bestimmt werden (siehe Ersatzteile)
Grundeinstellung bei Lieferung 0,3 mm Zinkengrundspiel *G-14758

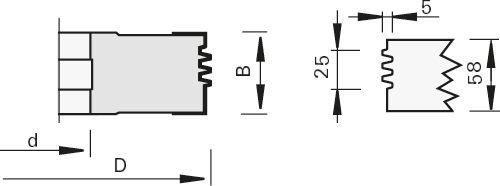

	Merkmal	Wert
	Ø D = Flugkreisdurchmesser	135 [mm]
	B = Schnittbreite	60 [mm]
	Ø d = Bohrungsdurchmesser	30 [mm]
	Ø dmax = maximaler Bohrungsdurchmesser	50 [mm]
	Z = Zähnezahl	2
	T = Profiltiefe	5,0 [mm]
	nmin-nmax = Drehzahlbereich	5700-9800 [min-1]
	L = Lieferstatus
Gesuchte Abmessungen werden nicht aufgeführt? Bitte wenden Sie sich an unsere Anwendungsberatung. ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage

	Produktbild	Beschreibung	Ausführung	Ident-No.	Vergl. \| Anfr.
		Wendeplatten Verleimprofil HW	60x23x2,0N	180432	\|
ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage

	Beschreibung	Ausführung	Ident-No.	Vergl. \| Anfr.
	Einstellscheiben	0,1 + 0,15	180435	\|
	Einstellscheiben	0,15 + 0,2	180436	\|
	Einstellscheiben	0,2 + 0,25	180437	\|
	Einstellscheiben	0,25 + 0,3	180438	\|
	Einstellscheiben	0,3 + 0,35	180439	\|
	Druckleisten	58x11x6	180434	\|
	Spannstücke	12x8,5/M8L	180357	\|
	Spanngewindestifte	M8x26 SW4	180340	\|
	Schraubendreher mit Quergriff für Innensechskant	SW4x100	166091	\|
