Auswahl nach Werkzeugtyp

Falz-Schaftfräser mit HW-Wendeplatten - t3-System

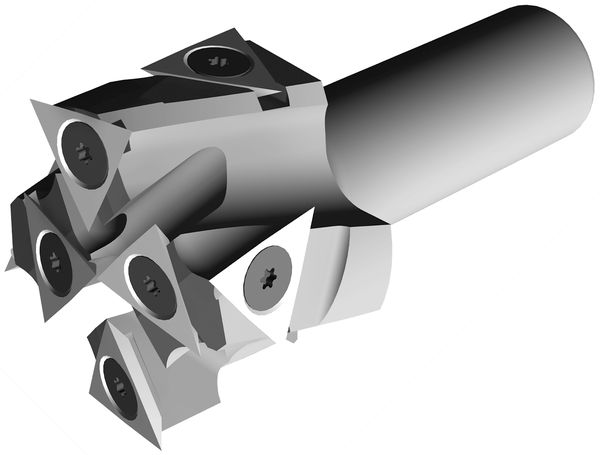

Produkt

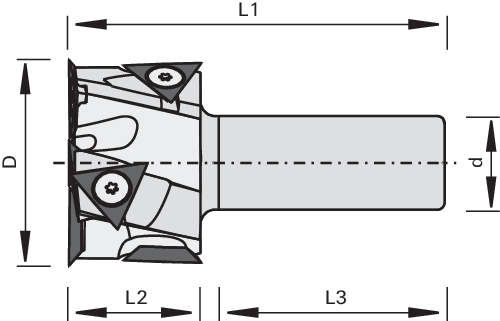

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC- und Abbundanlagen
  • zum Absatz- und ausrissfreien Fälzen Massivhölzern und Holzwerkstoffen

Ausführung

  • bombierte Triangel-Wendeplatten nach unten ziehende Schneiden
  • auch für Fälze <21 mm
  • Schneidstoff: HW
  • HL Solid 20 für Hart- und Weichhölzer
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
  • topcoat Beschichtung für eine Erhöhung der Standwege

Vorteile

  • absolut ausrissfreies Fälzen
  • durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
  • ausgezeichnete Kanten- und Oberflächenqualität
  • sehr hohe Zerspanleistung
  • spiralförmiges eintauchen für Freiformfräsen
  • bombierte Triangel-Wendeplatten 3 Standzeiten

Hinweise

  • spiralförmiges eintauchen, Taschen grösser Ø 60
  • Vorschub pro Zahn fz = 0.2-0.5 mm
  • Wendeschneide 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
  • mit Gewinde
  • bei Verwendung Spannzangenfutter, Sicherungsscheibe 9260834 verwenden
  • Montage Wendeplatte bei 2,8 Nm
  • Drehmomentschlüssel empfohlen!

Tabellen- und Bildlegende...

Ø D
[mm] 		L2
[mm] 		Ø d
[mm] 		L3
[mm] 		L1
[mm] 		Z nmax
[min-1] 		L/R Anzahl der Schneidlinge
[St.] 		Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

54 35 25 61 100 2+2 24’000 R 8 187269
|
61 35 25 61 100 2+2 24’000 R 8 187369
|
Zeige 1 bis 2 von 2 Einträgen
