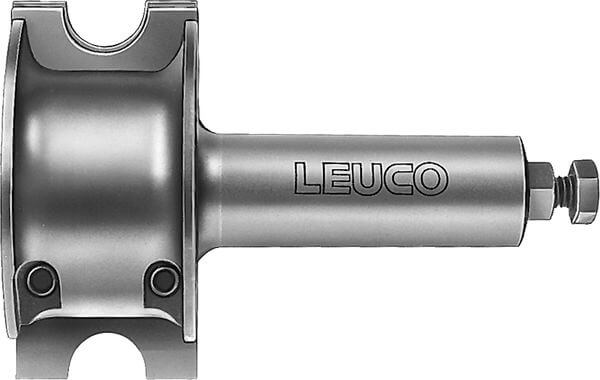

SuperProfiler-Schaftmesserköpfe HW
Produkt

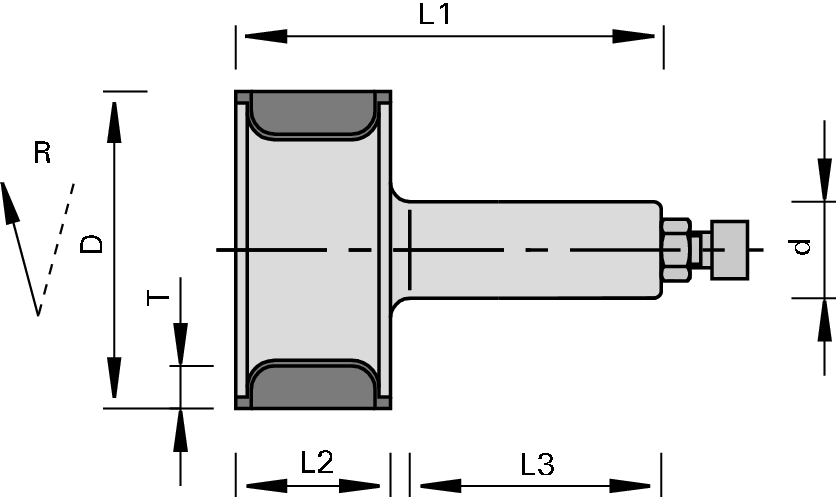

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
Vorteile
- Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- Lieferumfang: Messerkopf-Grundkörper mit Spannelementen ohne Wechsel- und Stützplatten
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Tmax
[mm] |
Skizze
[Folie] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 82 | 40 | 20 | 55 | 110 | 2 | 12’000 | 11 | SP 19 | R | 167479 | ||
| 82 | 40 | 25 | 55 | 110 | 2 | 18’000 | 11 | SP 19 | L | 167835 | ||
| 82 | 40 | 25 | 55 | 110 | 2 | 18’000 | 11 | SP 19 | R | 167834 | ||
| 82 | 40 | MK 2 | 55 | 127 | 2 | 18’000 | 11 | SP 19 | R | 167483 | ||
| 86 | 60 | 25 | 55 | 130 | 2 | 10’000 | 13 | SP 31 | R | 176241 | ||
