184713 - Hochleistungs-Schaftfräser VHW für Aluminiumbearbeitung - Z1

Produkt

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Aluminiumlegierungen, Kupferlegierungen und NE-Metallen
  • zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • positive Spiralwindung
  • polierte Spannuten

Vorteile

  • optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung

Hinweise

  • auf Anfrage auch mit negativer Spiralwindung erhältlich
  • Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

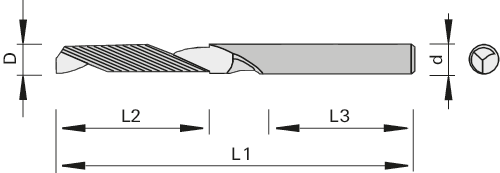

MerkmalWert
Ø D = Flugkreisdurchmesser 8 [mm]
L4 = Schnittbreite 1 50 [mm]
L2 = Schnittbreite 25 [mm]
Ø d = Schaftdurchmesser 8,0 [mm]
L3 = Schaftlänge 45 [mm]
L1 = Gesamtlänge 100 [mm]
Z = Zähnezahl 1
Drallrichtung = Drallrichtung positiv
L/R = Schneidrichtung R
L = Lieferstatus
