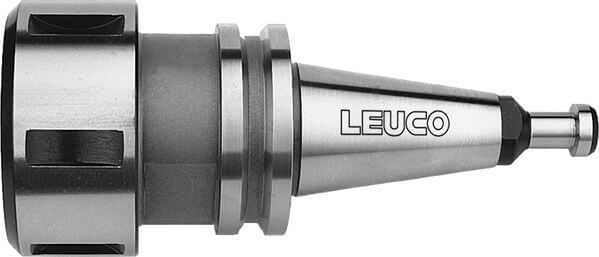

Spannzangen-Futter mit SK-Schaft

Produkt

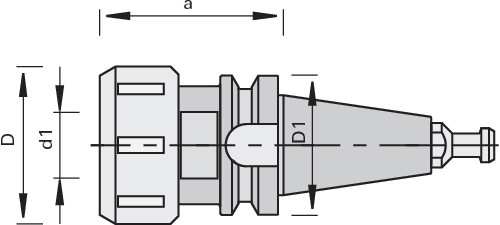

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • Steilkegel nach DIN ISO 7388 (ohne Mitnehmer- und Fixiernuten)
  • BT Steilkegel nach japanischer Norm MAS - 403 (für Ident-No. 176102)
  • Spannmutter mit Gleitlager (Ausnahme Ident-No. 177304 mit Kugellager)

Vorteile

  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit

Hinweise

  • für Rechts- und Linkslauf
  • Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen

Tabellen- und Bildlegende...

Ø d1
[mm] 		Ø d
[mm] 		Ø D
[mm] 		Ø D1
[mm] 		Normnummer a
[mm] 		Gewicht
[kg] 		Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2-16 SK 30 (DIN ISO) 43 50 415E/OZ16 55 Weeke SW 41 177304
|
2-25 SK 30 (DIN ISO) 60 50 462E/OZ25 70 1 IMA, Maka, Reichenbacher SW 41 173794
|
2-20 SK 30 (DIN ISO) 50 46 470E/ER32 58 1 CMS SW 41 180360
|
2-25 SK 40 (DIN ISO) 60 63 462E/OZ25 70 1.5 IMA, Maka, Stegherr, Reichenbacher SW 46 173795
|
2-25 BT 35 60 53 462E/OZ25 70 1.028 Heian SW 41 176102
|
Zeige 1 bis 5 von 5 Einträgen
